气体传感器防爆试验箱产品主要指标
气体传感器防爆试验箱工作室容积(m3):1.1
内部风道截面尺寸(W×H):400×400 mm
外部尺寸(D×W×H):2600×2400×700 mm(不含电机突出部分)
空调机柜:(D×W×H):1500×1800×1200 mm
温度范围:-45℃~80℃
温度波动度:≤±0.5℃
温度偏差:≤±2.0℃
均匀度: ≤±2℃
湿度范围:30%~95%RH
湿度偏差:+2~-3%(>75%RH),±5%(≤75%RH)
风速可调:0.5~6.5m/s
气体传感器防爆试验箱升降温指标:(空载)
升温速率:全程平均升温速率≤1℃/min(-45℃→80℃,全程升温时间≥125分钟)
降温速率:全程平均降温速率≤1℃/min(30℃→-45℃,全程降温时间≥75分钟)
*以上升降温速率指标均在25℃环境温度测得(均匀度、偏差、波动度指空载指标)
升降温速率在最大能力范围内可调节。
气体传感器防爆试验箱产品结构、材料及功率
本产品由箱体、空气调节系统、制冷系统、加热系统、加湿系统和电气控制系统几大部分构成。
箱体:内胆为优质SUS304 2B板(厚度1.5mm),气密性承压设计,每段风管拼接采用钎焊满焊焊接工艺,段与段之间连接采用密封紧压形式。
外壳使用优质不锈钢板(厚度1.0mm),整体美观性好。
保 温 层:采用高保温性玻璃棉棉毡和玻璃棉密封,避免死角的漏冷产生
密封材料:优质硅橡胶,双道密封设计,杜绝漏气现象的发生。
观 察 窗:采用多层中空钢化镀膜玻璃,有电热除霜防雾加热膜,
测试孔:Φ100mm测试孔两个,配硅橡胶塞,方便试品通电或传感器等线材进入箱内。测试孔位置由双方协调确定(箱体背部,地沟侧)。
照明:箱外灯具设计,反射照明。
压力平衡孔:两个,自动机械式调节机构。
气体传感器防爆试验箱制冷系统
1.制冷机组:采用原装进口法国压缩机组装成机械复叠压缩机组(高能效、低噪音、高可靠性,目前泰康低温压缩机是性能最好的压缩机),机械压缩复叠制冷。该制冷结构噪音低,制冷效率高,运行稳定,节约能源。
除湿制冷压缩机:原装进口法国泰康压缩机,全封闭压缩机机组,噪音低。专门为湿度运行工况设计,湿度工况切换更快更好。
2.制冷管路:核心零部件采用进口品牌,品质出众,安全可靠。如:丹佛斯(丹麦Danfoss)、艾高(美国Alco)、卡士妥(意大利Castel)。
3.冷却方式:水冷形式,
冷却系统 1)往返管径: 11/2〞(40A SGP); 2)最大水量:10400L/h; 3)进水水温:10~30℃; 4)供水压力 :0.2~0.4MPa(Gauge),压力无急剧波动;压力若超过0.4MPa(Gauge),需配置减 5)10吨/h冷冻水 6)Y形过滤器1只。 7)冷却水回路装有球阀、压力表、温度计及旁通回路。
或风冷形式,具体根据场地需求供应决定,两者相同性能,优先推荐水冷。噪音低。散热性能根据实际需求配置,不影响设备使用性能。
4.制冷剂:环保制冷剂R404a、R23。
5.制冷专有技术:制冷量的能力实现智能调节,可以随温度状态自动调节,通过自动调节经过箱内冷媒流量从而达到制冷量的大小调节,从而快速实现温度变化和温度平衡。不但起到节能作用,而且性能更加优异。(通过调节压缩机负荷大小,实现功耗的减少)
和同行采用普通冷热平衡的控制方法相比,温度响应速度更快,功耗更低,箱内温度偏差、波动度更小,有效避免温度过冲。
改进的润滑性能和较低的活塞温度带来更大的可靠性;
流线型机身改进气流管理;减少压降,提高了制冷效率。
多气门吸入以减小汽缸磨损;
顶部排泄阀提供持续最小排泄管脉冲;
新型曲轴箱通风系统显著减少油循环速率;
SENTRONIC提供可靠的润滑保护系统;
多重观察玻璃增进服务能力和设计灵活性。
气体传感器防爆试验箱加热系统
加热器采用铠装镍铬合金电加热器,加热速率高,经久耐用。加热体反应速度快,无热惰性,使用寿命长。可靠性高。目前试验箱合资或独资品牌通常使用产品,在湿度运行过程中,由于良好的绝缘性能,保证了良好的爬电距离。
防爆试验箱特殊定制:增大表面面积,降温表面散热温度,最高温度小于300℃,并且带有温度保护装置。接线端子外置安装,密封处理。
气体传感器防爆试验箱加湿系统
采用锅炉加湿,微高压加热加湿技术,加湿速度快,水源洁净,避免受污染的水回用。锅炉桶体全部由不锈钢304板材焊接而成,经过满焊和检漏工序。电加热管采用304不锈钢铠装材料。锅炉采用过热超温保护和过流保护双重安全措施。

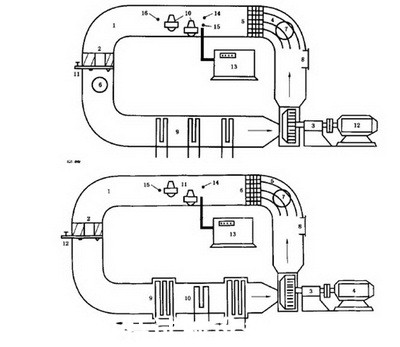

气体传感器防爆试验箱空气调节系统
1.风机:采用多翼式不锈钢离心风叶,磁悬浮密封轴连接器,保证试验有毒气体不外泄。
2.风道:风道内提供冷源的蒸发器、除湿器、加湿器、装有加热器,采用强制风循环,确保箱内各点温度均匀性。箱内风速均匀,有效保证箱内均匀度。
3双向调节出风口:出风口采用双层铝合金百叶窗出风口,可以水平和左右调节出风方向,保证箱内均匀度。
气体传感器防爆试验箱安全装置:
探测器 探头+变送器 气体报警控制器
在用于检测某些管道或烟囱中的可燃气体检测仪,通常会用到高温型的可燃气体变送器。
产品特点:
采用进口催化燃烧式传感器,反应时间短、使用寿命长;
防爆外壳,坚固耐用;
高可靠性和准确性,良好的抗干扰性;
应用领域:
电子、石油、石化、化工、冶金、电力、锅炉房、管道、宾馆饭店以及其它各种工业及民用环境。
工作温度 -10~200℃
所以采用两种安装方式供选择:
试验气体出现泄漏现象达到报警设定值,排气风扇工作,报警输出警告!
气体传感器防爆试验箱电气控制系统:
电气元件:核心电气元件采用国内外著名品牌,品质出众,安全可靠。高低温湿度程序控制器、昆仑通态+德国西门子等国内外知名品牌。
1.控制方式:采用触摸屏(10英寸真彩触摸屏)+ PLC控制。(德国西门子)
温度设定精度:0.1度 ;程序容量:20个编辑程序;每个程序最大步数1000步;程序循环数:最大20个(每个循环步数最大99步)
满足标准:
UL1642
UL2054
GBT 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统 第3部分 安全性要求与测试方法
QCT 743-2006 电动汽车用锂离子蓄电池
GB 88 97.4-2002原电池第4部分:锉电池的安全要求
IEC 60086-4:2000
GB Z 18333.1-2001电动道路车辆用锂离子蓄电池
QCT743-2006 电动汽车用锂离子蓄电池
DIN SPEC 91252
DLT 1578-2016架空输电线路无人直升机巡检系统
GBT 31485-2015 电动汽车用动力蓄电池安全要求及试验方法
QCT 743-2006 电动汽车用锂离子蓄电池
